ʻO Cryogenic Planetary Gear Reducer, ma ke ʻano he mea hoʻouna pololei e hiki ke hoʻemi i ka wikiwiki a hoʻonui i ka torque ma nā wahi wela loa (maʻa mau mai -60 degere a +200 degere, a me kekahi mau hiʻohiʻona kūikawā, hiki ke uhi mai -196 degere a +300 degere ). Ua lilo nā mea hoʻemi honua kiʻekiʻe a me ka haʻahaʻa i "alahaka" e hoʻopili ai i nā kumu mana a me nā mea hana. Ma ke kumu o ka mālama ʻana i nā pōmaikaʻi o ka hoʻolālā paʻa a me ke kiʻekiʻe torque kiʻekiʻe o nā mea hoʻohaʻahaʻa honua maʻamau, ua haki ia i nā palena o nā wahi wela kiʻekiʻe a me nā haʻahaʻa haʻahaʻa i nā ʻōnaehana hoʻouna ma o ka hana hou ʻana, ka hoʻolālā ʻana, a me ka hoʻomaikaʻi ʻana i ke kaʻina hana, e hāʻawi ana i nā hopena mana hilinaʻi no nā mea hana ma lalo o nā kūlana hana.
ʻO ka Cryogenic Planetary Gear Reducer ka mana pololei o ka hoʻouna ʻana i ka mana ma nā kaiapuni koʻikoʻi. Ma nā kahua kiʻekiʻe -e like me ka ʻenehana ʻenehana, ka aerospace, a me ka ikehu hou, pono e hana paʻa nā lako ma lalo o nā kūlana wela ma mua o nā kaiapuni maʻamau.
ʻO ke kiʻekiʻe a me ka haʻahaʻa haʻahaʻa haʻahaʻa ʻo Planetary Reducer kahi mea hoʻoili uila honua i hoʻolālā ʻia no nā kaiapuni wela loa. ʻO kāna hana koʻikoʻi, ʻo ia ka hoʻololi ʻana i ka hoʻokomo ʻana i ka ʻenehana haʻahaʻa kiʻekiʻe mai nā kumu mana e like me nā kaʻa i ka puka haʻahaʻa -wikiwiki kiʻekiʻe ma o ka hoʻohana ʻana i ka mīkini, ʻoiai e hōʻoiaʻiʻo ana i ka pololei o ka hoʻouna ʻana, ka pono, a me ke ola ma lalo o ka hoʻololi ʻana i nā wela kiʻekiʻe a i ʻole nā wela wela mau.
ʻO ke ʻano kumu o ka Cryogenic Planetary Gear Reducer e kūlike me nā pahu pahu honua kuʻuna, i loaʻa i ʻehā mau mea koʻikoʻi: ka lā o ka lā, nā mea honua, nā mea kani, a me ka mea lawe honua. Loaʻa i ke kikowaena lā ka hoʻokomo ʻana i ka mana a hoʻokele i nā mea hoʻokele honua i puʻunaue like ʻia (maʻa mau 3-6) e hoʻopuni a puni. Hoʻopili ka honua me nā mea kani paʻa a ʻōwili paha ma ka ʻaoʻao i waho, a i ka hopena e hoʻopuka i ka mana ma o ka mea lawe honua e lawe ana i nā mea hana honua. ʻO kēia ʻano "multi tooth meshing" e hōʻoia i ka hāʻawi ʻana i ka mana, loaʻa maoli ka nui o ka haʻahaʻa haʻahaʻa a me ka compactness, ʻoiai ʻo kona kiʻekiʻe a me ka haʻahaʻa haʻahaʻa haʻahaʻa ke kumu hoʻomaikaʻi kumu e hoʻokaʻawale iā ia mai nā mea hoʻemi maʻamau.

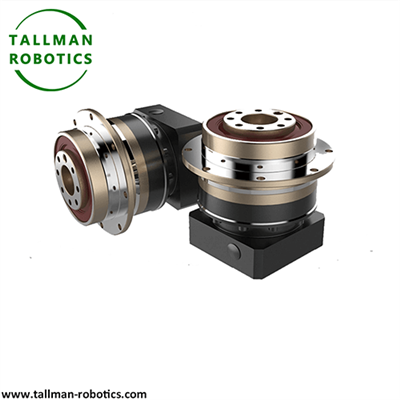

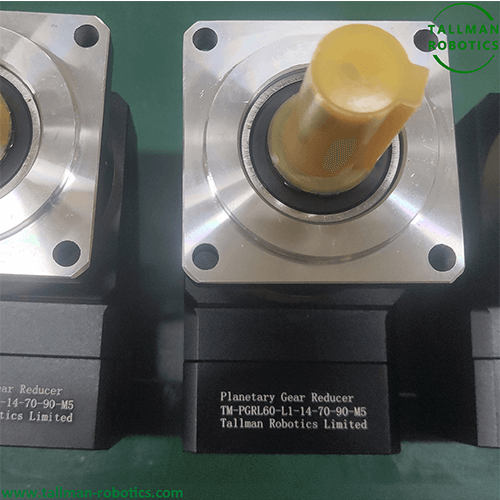

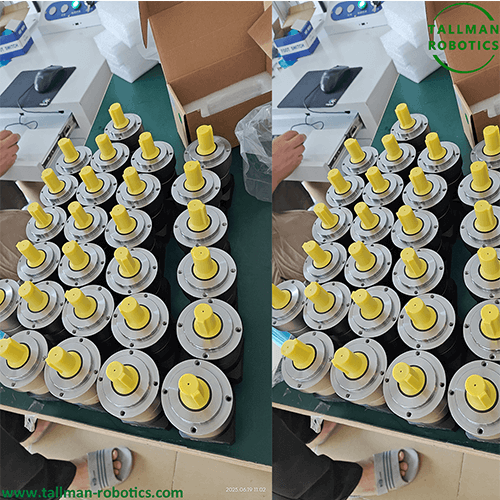

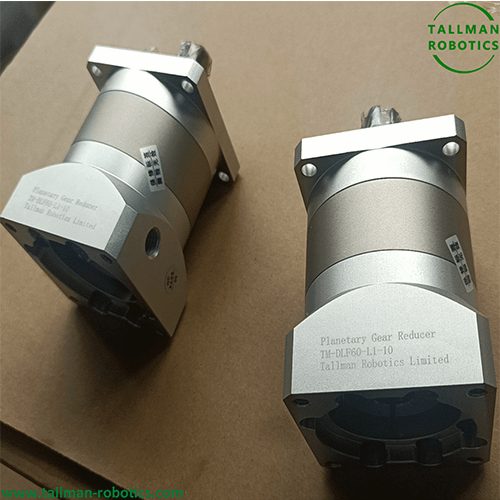

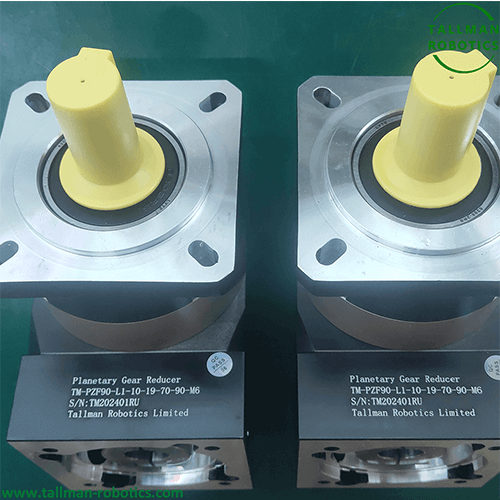

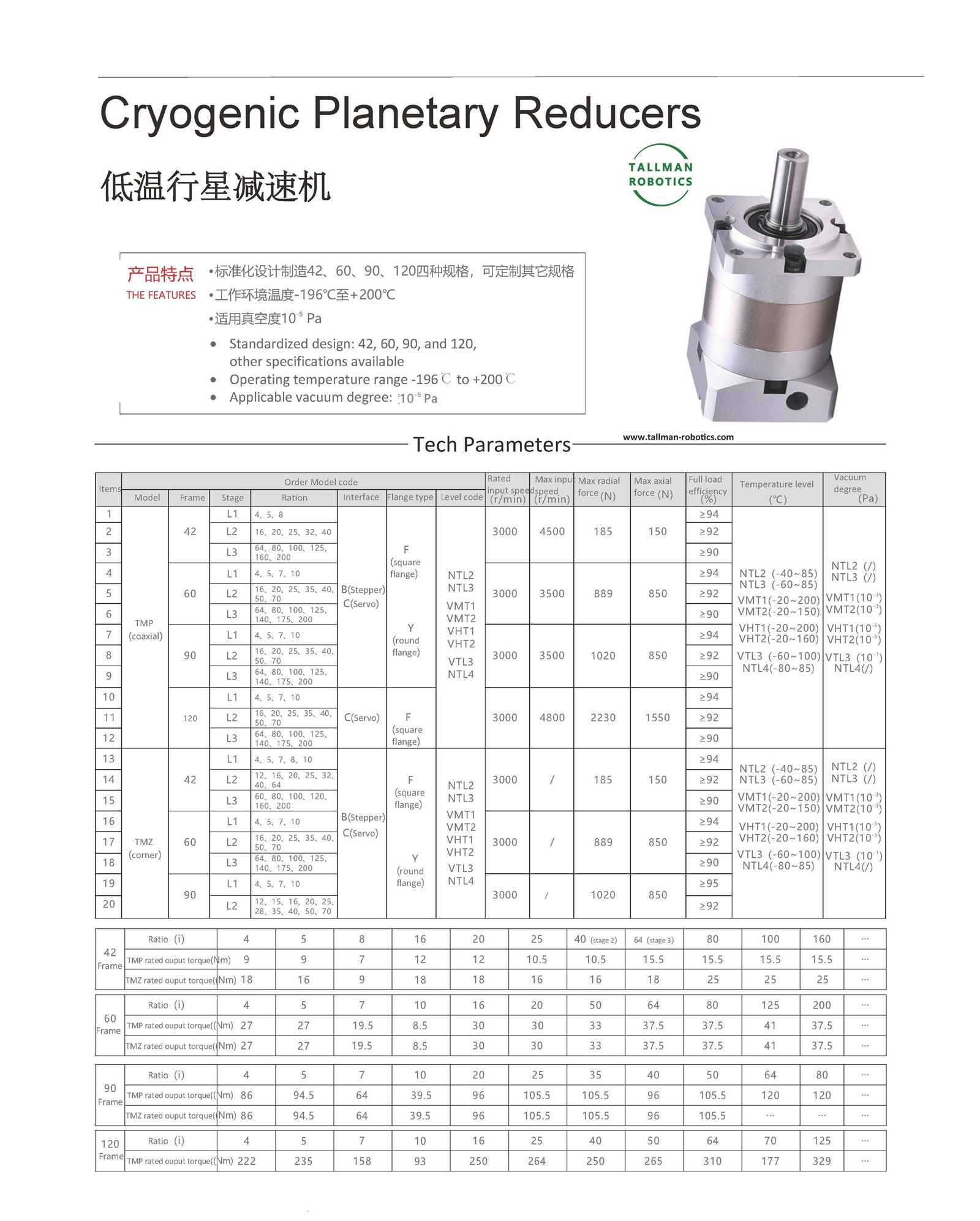

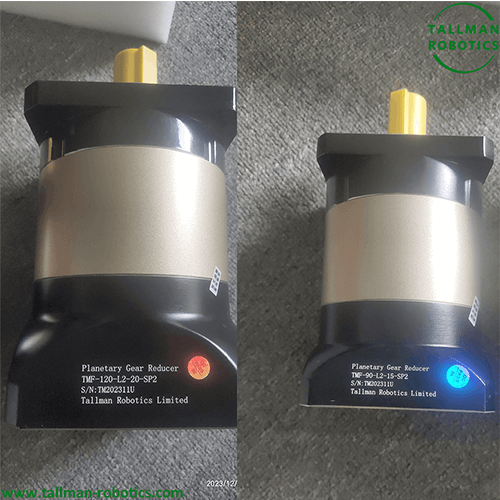

Ma kēia ʻaoʻao, hoʻolauna mākou i kā mākou serial Cryogenic Planetary Gear Reducer, e ʻike ʻoe i nā pae, nā pahu pahu hoʻopau, nā wikiō o ka hoʻāʻo e like me kēia:
Hoʻokipa ʻia ʻoe e nānā i nā papahana hou aʻe a e kipa i kā mākou hale kiʻi wikiō e Youtube: https://www.youtube.com/@tallmanrobotics
|

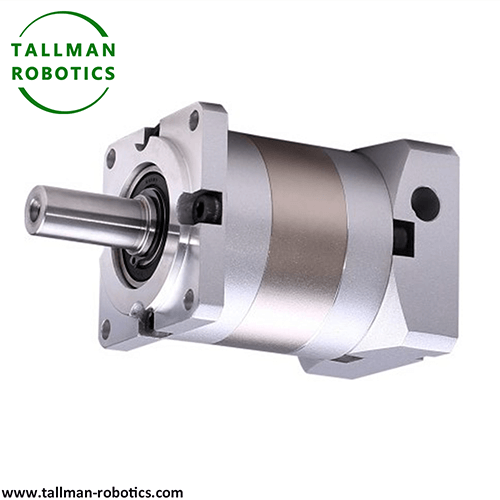

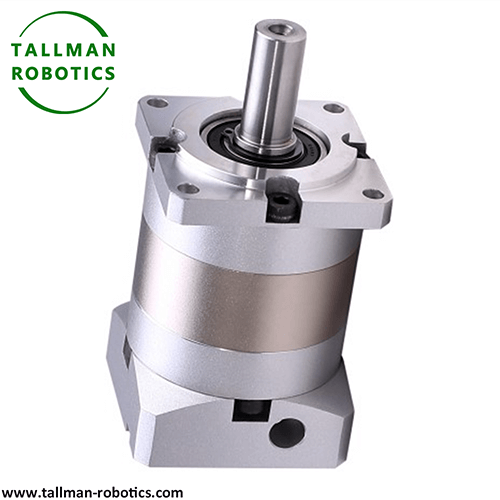

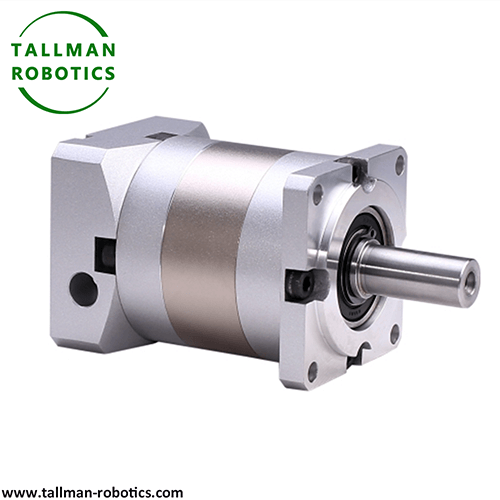

-196 degere -+200 degere Cryogenic Planetary Gear Reducer |
|
|
|
No ka hoʻokō ʻana i nā pilikia wela wela, ua hana ʻia nā mea hou i ka hoʻolālā ʻana, nā mea waiwai, a me nā kaʻina hana o nā pahu honua kiʻekiʻe a haʻahaʻa haʻahaʻa, me nā ʻenehana koʻikoʻi e pili ana i nā wahi aʻe:
|
Ke kohoʻana i nā mea wela kiʻekiʻe a haʻahaʻa |
ʻO nā mea waiwai ke kumu o ke kiʻekiʻe a me ka haʻahaʻa haʻahaʻa haʻahaʻa haʻahaʻa, a pono e koho ʻia nā mea koʻikoʻi me ka hoʻokō hoʻokō e like me ke ʻano wela wela. |
Nā ʻāpana a me nā ʻāpana |
Hoʻohana maʻamau ʻia nā huila Titanium (TC4) a me ka nickel (Inconel 718) i nā kaiapuni haʻahaʻa haʻahaʻa, hiki ke mālama i ka paʻakikī a me ka ikaika ma lalo o -200 degere; No nā kaiapuni wela -kiʻekiʻe, koho ʻia nā mea hoʻohuihui wela kiʻekiʻe (GH4169) a me nā mea i hoʻohui ʻia ʻo Ceramic (e like me ka SiC reinforced ceramics), hiki ke kū i ka wela ma luna o 300 degere a loaʻa iā ia ke kūpaʻa ʻana o ka oxidation maikaʻi loa. |
|
ʻO ka mea lawe honua a me ka pūpū |
Hoʻohana maʻamau ʻia ke kila kila ʻoi aku ka paʻakikī o ka ua (17-4PH) a i ʻole ka titanium alloy no ke kaulike ʻana i ka ikaika, ka pale ʻana i ka corrosion, a me ke kūpaʻa wela, e hōʻemi ana i ka hoʻololi ʻana o ke kino i hoʻololi ʻia e ka wela. |
||
|
ʻO ka sila a me nā mea kōkua |
Koho ʻia nā ʻāpana hoʻopaʻa mai ka perfluoroether rubber (FFKM) a i ʻole ka hoʻopaʻa ʻana i nā bellow metala. Hiki i ka mea mua ke kū i ka -20 degere a i+260 degere, ʻoiai hiki i ka mea hope ke mālama i ka hana sila ʻana i nā wela kiʻekiʻe loa-; Hana ʻia ka hale hali me ka polyimide (PI) a i ʻole nā mea metala e pale aku i ka haʻahaʻa haʻahaʻa-embrittlement a i ʻole ka wela wela kiʻekiʻe. |
||
|
Hoʻolālā kūikawā o ka ʻōnaehana lubrication |
ʻO ka lubrication ka laina ola o ka lawe ʻana i ka wela kiʻekiʻe a me ka haʻahaʻa, a pono e kūkulu ʻia kahi hoʻolālā lubrication maʻamau e pili ana i ka pae wela. |
Haʻahaʻa wela lubrication |
e hoohana ana i ka aila lubricating poly (alpha olefin) (PAO) e pili ana i ka aila lubricating a i ole ka aila lubricating ma ke silika -mea haahaa kona wahi maloo (hiki ke emi me ka -60 degere a malalo paha), maikai ka wai wela haahaa, a hiki ke hana i ke kii aila paa ma na wahi anu. |
|
Lubrication wela kiʻekiʻe |
E koho i ka polytetrafluoroethylene (PTFE) ma muli o ka lubricants paʻa paʻa a i ʻole ka molybdenum disulfide (MoS ₂) nā lubricants maloʻo kiʻiʻoniʻoni. ʻAʻole hiki ke hoʻoheheʻe ʻia nā lubricants paʻa i nā wela kiʻekiʻe, a hiki ke mālama i nā hopena lubrication no ka manawa lōʻihi; Hiki i kekahi mau hi'ohi'ona wela ki'eki'e loa ke ho'ohana i "self-bearing lubricating+gear surface sulfurization treatment" no ka ho'ēmi 'ana i ka ha'alulu ma o ka ho'ololi 'ana i ka ili. |
||
|
Hoʻoponopono ākea ākea |
No nā mea ho'ēmi e pono ana e hana i ka hoʻololi ʻana i nā kaiapuni wela kiʻekiʻe a me ka haʻahaʻa, hoʻohana mau ʻia nā lubricants ester synthetic, me kahi pae wela kūpono o -40 degere a +150 degere, e kaulike ana i ka hana wela kiʻekiʻe a me ka haʻahaʻa. |
||
|
ʻO ka hoʻonuiʻana i ka hoʻolālā a me ke kaʻina hana |
Hoʻopau i nā hopena o ka hoʻololi ʻana o ka mahana ma o ka hoʻolālā ʻana |
Hoʻolālā uku wela |
Hoʻohana ʻia nā "pine elastic" a i ʻole "nā apo hoʻoponopono hoʻomaʻemaʻe" i ka hui ʻana ma waena o ke kaʻa a me ke kumu, e ʻae ana i nā ʻāpana e hoʻonui a hoʻopaʻa i ka wā e loli ai ka mahana, e pale ana i ka hoʻopaʻa ʻana a me ka wehe ʻana. |
|
Hoʻonohonoho likemmetrical |
Hoʻokaʻawale ʻia nā ʻōkuhi honua a hoʻopaʻa i kahi ʻano symmetrical e hōʻemi i ka hoʻokaʻawale ʻana o ka ikaika i hoʻokumu ʻia e ka mahana ʻole a hōʻoia i ka hoʻouna ʻana. |
||
|
ʻenehana mīkini pololei |
me ka hoʻohana ʻana i ka "haʻahaʻa -mahanahana aging lapaʻau" no ka hoʻopau ʻana i ke koʻikoʻi o loko o nā mea a hoʻemi i ka deformation ma nā wela haʻahaʻa; Hoʻomaʻamaʻa ʻia ka ʻili o ke kaʻa me ka "nitriding" a i ʻole "carbonitriding" e hoʻomaikaʻi i ke kūpaʻa ʻaʻahu a me ka ikaika luhi i nā wela kiʻekiʻe a haʻahaʻa. |
Hoʻohālikelike ʻia i nā pahu pahu honua maʻamau, ʻike ʻia nā pahu pahu honua kiʻekiʻe a haʻahaʻa i nā pono nui i nā kaiapuni koʻikoʻi:
|
Hiki ke hoʻololi i ka laulā wela |
Hiki ke hana paʻa mai -60 degere a +200 degere (nā kumu hoʻohālike kūikawā mai ka -196 degere a +300 degere ), e kūpono ana i nā pono o nā hiʻohiʻona koʻikoʻi e like me ka aerospace a me nā lako cryogenic. |
|
Kiʻekiʻe hoʻouna pololei |
Ma o ka hoʻonui ʻana i ka waiwai a me ka hoʻolālā uku hoʻolālā, hiki ke hoʻomalu ʻia ka hoʻokuʻu ʻana i loko o 0.1 mau minuke arc ʻoiai ma lalo o nā loli wela koʻikoʻi, e hōʻoiaʻiʻo ana i ka pololei o ke kūlana o ka actuator. |
|
ʻO ka hilinaʻi kiʻekiʻe a me ke ola lōʻihi |
ʻO nā mea pale wela kiʻekiʻe a haʻahaʻa a me ka ʻōnaehana lubrication kūikawā e hōʻemi nui i ka pilikia o ka ʻaʻahu a me ka hāʻule ʻole i nā kaiapuni koʻikoʻi, me ka manawa awelika ma waena o nā hemahema (MTBF) ma mua o 10000 mau hola. |
|
Paʻa a kiʻekiʻe torque density |
ʻO ka hoʻoili ʻana i nā pono hana o ka hoʻoili honua, ʻoi aku ka nui o ka torque puka ma mua o 30% kiʻekiʻe ma mua o nā mea hoʻohaʻahaʻa haʻahaʻa kiʻekiʻe a me ka haʻahaʻa haʻahaʻa ma lalo o ka leo like, kūpono no nā lako kaiapuni koʻikoʻi me ka palena palena. |
|
ʻO ka walaʻau haʻahaʻa a me ka haʻahaʻa haʻahaʻa |
ʻO ke kaʻina hana symmetrical a me ke kaʻina hana pololei o ka nui o nā niho niho e hiki ai iā ia ke hana me ka leo i hoʻomalu ʻia ma lalo o 65dB i nā wela kiʻekiʻe a me nā haʻahaʻa haʻahaʻa, e hōʻemi ana i ka haʻalulu haʻalulu i nā mea hana. |
ʻO ka hiki ke hoʻololi ʻia kaiapuni o Cryogenic Planetary Gear Reducer he mea nui ia ma nā kahua kiʻekiʻe -he nui:
|
Aerospace |
Pono nā ʻōnaehana hoʻomalu ʻano Satellite, nā mīkini hoʻoneʻe rocket, nā hoʻoili ʻana o nā mokulele mokulele, a me nā mea ʻē aʻe e kū i nā haʻahaʻa haʻahaʻa o -150 degere ma ka lewa a i ʻole ka pāhawewe wela kiʻekiʻe kokoke i ka mīkini. |
|
ʻEnekinia Cryogenic a me Haʻahaʻa Mahana |
LNG pahu waihona pahu hui 'ana, ha'aha'a -'ōnaehana ho'oili pa'a hau, superconducting mea ho'olu'u 'enekinia, a pela aku, pono e hana pa'a i loko o ka wai naikokene wai ma -196 degere. |
|
ʻO nā umu ahi a me nā mea wela kiʻekiʻe |
Pono e mālama i ka pololei o ka ho'ouna 'ana ma kahi -ki'eki'e wela o ka 150-300 degere. |
|
Ma ke kahua o ka ikehu hou |
aia nā ʻōnaehana yaw a pitch no nā lako makani makani (hiki ke kū i nā haʻahaʻa haʻahaʻa o -40 degere a me nā haʻalulu makani ikaika) a me nā ʻōnaehana photovoltaic (hiki ke kū i ka ʻike wela kiʻekiʻe a me nā ʻokoʻa o ka mahana o ka pō). |
|
Nā kaʻa kūikawā a me nā mea hana |
Pono ka ʻōnaehana hoʻokele o nā kaʻa noiʻi polar a me nā kaʻa wao nahele-alanui e hoʻololi i nā ʻokoʻa wela loa o -50 degere a i+80 degere; Radar rotating mechanism, missile launcher transmission, etc. i nā lako kaua. |
Pono e ʻike ʻia kēia mau mea i ke koho ʻana a me ka hoʻohana ʻana i nā mea hoʻemi honua kiʻekiʻe a haʻahaʻa.
|
E wehewehe i ka laulā wela |
E koho i ke kumu ho'ohālike wela -kūlike ma muli o ka wela ha'aha'a a me ke ki'eki'e loa o nā kūlana hana maoli, me ka pale 'ana i "nā kumu ho'ohālike ha'aha'a ha'aha'a i ho'ohana 'ia ma nā kaiapuni wela-ki'eki'e" a i 'ole "nā kumu ho'ohālike wela ki'eki'e ma mua o ka ho'olālā 'ana". |
|
Hoʻohālikelike i ka ukana a me ka lākiō hoʻemi |
Ma muli o ke kumu mana, ka wikiwiki, a me nā koi o ka mea hoʻokele, e helu i ka ratio hoʻemi kūpono e hōʻoia i ka loaʻa ʻana o ka torque output o ka mea hoʻemi i kahi palena palekana o 1.2-1.5 mau manawa ma ke kiʻekiʻe a me ka haʻahaʻa haʻahaʻa. |
|
Ka mālama lubrication |
E nānā mau i ke kūlana lubrication, pale i ka paʻa ʻana o ka lubricant ma nā wahi wela haʻahaʻa, pale i ka hoʻoheheʻe ʻana o ka lubricant ma nā wahi wela kiʻekiʻe, a hoʻololi i nā lubricant kūikawā kūpono e like me ke kaʻina hana. |
|
Hoʻokomo a me ka palekana |
E hōʻoia i ka hewa coaxiality i loko o 0.1mm/m i ka wā e hoʻokomo ai e hōʻemi i ke kaumaha hou; Pono nā kaiapuni wela kiʻekiʻe i ka hoʻokomo ʻana i nā uhi hoʻopulapula, aʻo nā kaiapuni haʻahaʻa haʻahaʻa e pono ai ka noʻonoʻo ʻana i nā ana hoʻokaʻawale e hōʻemi i ka loli ʻana o ka mahana. |
ʻO ka pahu honua honua kiʻekiʻe a haʻahaʻa haʻahaʻa he huahana o ka hoʻohui ʻana o ka ʻenehana hoʻoili mechanical, ʻepekema waiwai, a me ka ʻenehana lubrication. Ua uhaki ia i ka palena o ka wela loa ma ka hoʻouna mana a hāʻawi i ke kākoʻo hoʻouna kumu no nā kahua kiʻekiʻe -e like me ka aerospace, ikehu hou, a me ka ʻenekinia cryogenic. Me ka piʻi nui ʻana o ke koi no ka hoʻololi ʻana i nā kaiapuni koʻikoʻi i nā mea hana ʻoihana, e hoʻomau ka Cryogenic Planetary Gear Reducer i ka hoʻomaikaʻi ʻana i nā mea hou (e like me nā mea hana ceramic composite hou), ka lubrication naʻauao (e like me ka adaptive temperature lubrication system), a me ka nānā ʻana i ke kūlana (integrated temperature sensor real -time warning), lilo i "standard core" o nā kūlana hana precision.
